大對數電纜打線順序你能說對嗎?

分享一下:
文章出處:唯康信息
發表時間:2019-09-23
通常大對數電話電纜分為:10對,20對,25對,30對,50對,100對,200對,300對、2多對。
5種線纜主色:白色、紅色、黑色、黃色、紫色
5種線纜配色:藍色、橙色、綠色、棕色、灰色
一般把白紅黑黃紫稱做a線,藍橙綠棕灰叫b線

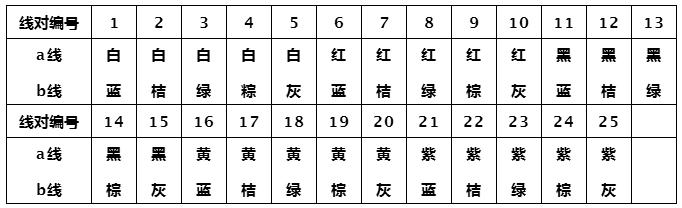

線對編號色譜
電話電纜線序色譜認識舉例說明:
1、10對電話電纜色譜線序表
1對—白藍 2對—白橙 3對—白綠 4對—白棕 5對—白灰
6對—紅藍 7對—紅橙 8對—紅綠 9對—紅棕 10對—紅灰
2、20對電話電纜色譜線序表
1對—白藍 2對—白橙 3對—白綠 4對—白棕 5對—白灰
6對—紅藍 7對—紅橙 8對—紅綠 9對—紅棕 10對—紅灰
11對—黑藍 12對—黑橙 13對—黑綠 14對—黑棕 15對—黑灰
16對—黃藍 17對—黃橙 18對—黃綠 19對—黃棕 20對—黃灰
3、25對電話電纜色譜線序表
1對—白藍 2對—白橙 3對—白綠 4對—白棕 5對—白灰
6對—紅藍 7對—紅橙 8對—紅綠 9對—紅棕 10對—紅灰
11對—黑藍 12對—黑橙 13對—黑綠 14對—黑棕 15對—黑灰
16對—黃藍 17對—黃橙 18對—黃綠 19對—黃棕 20對—黃灰
21對—紫藍 22對紫橙 23對—紫綠 24對紫棕,25對—紫灰
4、30對電話電纜色譜線序
特別說明:30對通信電纜里有2種白色的主色,大于25對就一定要看標識線。有一小把是用“白藍"標識線纏著的,另有5對線用“白橙"標識纏著!
(注意:這25對用“白藍"色環標識線纏著)
1對—白藍 2對—白橙 3對—白綠 4對—白棕 5對—白灰
6對—紅藍 7對—紅橙 8對—紅綠 9對—紅棕 10對—紅灰
11對—黑藍 12對—黑橙 13對—黑綠 14對—黑棕 15對—黑灰
16對—黃藍 17對—黃橙 18對—黃綠 19對—黃棕 20對—黃灰
21對—紫藍 22對—紫橙 23對—紫綠 24對—紫棕 25對—紫灰
(注意:這5對有"白橙"標識纏著)
26對—白藍 27對—白橙 28對—白綠 29對—白棕 30對—白灰
50對電話電纜色譜線序:
說明:50對通信電纜里有2種標識線,前25對是用“白藍"標識線纏著的?。『?5對是用“白橙"標識線纏著的??!
(注意:這25對用“白藍"標識線纏著)
1對—白藍 2對—白橙 3對—白綠 4對—白棕 5對—白灰
6對—紅藍 7對—紅橙 8對—紅綠 9對—紅棕 10對—紅灰
11對—黑藍 12對—黑橙 13對—黑綠 14對—黑棕 15對—黑灰
16對—黃藍 17對—黃橙 18對—黃綠 19對—黃棕 20對—黃灰
21對—紫藍 22對—紫橙 23對—紫綠 24對—紫棕 25對—紫灰
(用“白橙"標識線纏著)
26對—白藍 27對—白橙 28對—白綠 29對—白棕 30對—白灰
31對—紅藍 32對—紅橙 33對—紅綠 34對—紅棕 35對—紅灰
36對—黑藍 37對—黑橙 38對—黑綠 39對—黑棕 40對—黑灰
41對—黃藍 42對—黃橙 43對—黃綠 44對—黃棕 45對—黃灰
46對—紫藍 47對—紫橙 48對—紫綠 49對—紫棕 50對—紫灰
100對電話電纜色譜線序表
說明:100對的電話電纜里有4種標識線,的25對是用“白藍"標識線纏著的。第二的25對是用“白橙"標識線纏著的。第三的25對是用“白綠"標識線纏著的。第四的25對是用“白棕"標識線纏著的。
(注意:用“白藍"標識線纏著)
1對—白藍 2對—白橙 3對—白綠 4對—白棕 5對—白灰
6對—紅藍 7對—紅橙 8對—紅綠 9對—紅棕 10對—紅灰
11對—黑藍 12對—黑橙 13對—黑綠 14對—黑棕 15對—黑灰
16對—黃藍 17對—黃橙 18對—黃綠 19對—黃棕 20對—黃灰
21對—紫藍 22對—紫橙 23對—紫綠 24對—紫棕 25對—紫灰
(注意:用“白橙"標識線纏著)
26對—白藍 27對—白橙 28對—白綠 29對—白棕 30對—白灰
31對—紅藍 32對—紅橙 33對—紅綠 34對—紅棕 35對—紅灰
36對—黑藍 37對—黑橙 38對—黑綠 39對—黑棕 40對—黑灰
41對—黃藍 42對—黃橙 43對—黃綠 44對—黃棕 45對—黃灰
46對—紫藍 47對—紫橙 48對—紫綠 49對—紫棕 50對—紫灰
(注意:用“白綠"標識線纏著)
51對—白藍 52對—白橙 53對—白綠 54對—白棕 55對—白灰
56對—紅藍 57對—紅橙 58對—紅綠 59對—紅棕 60對—紅灰
61對—黑藍 62對—黑橙 63對—黑綠 64對—黑棕 65對—黑灰
66對—黃藍 67對—黃橙 68對—黃綠 69對—黃棕 70對—黃灰
71對—紫藍 72對—紫橙 73對—紫綠 74對—紫棕 75對—紫灰
(注意:用“白棕"標識線纏著)
76對—白藍 77對—白橙 78對—白綠 79對—白棕 80對—白灰
81對—紅藍 對—紅橙 83對—紅綠 84對—紅棕 多對—紅灰
86對—黑藍 87對—黑橙 88對—黑綠 89對—黑棕 90對—黑灰
91對—黃藍 92對—黃橙 93對—黃綠 94對—黃棕 95對—黃灰
96對—紫藍 97對—紫橙 98對—紫綠 99對—紫棕 100對—紫灰
那么200對電話電纜標識線是怎樣的呢?
說明:200對的電話電纜里有8種標識線,
、25對是用“白藍"標識線纏著。
第二、25對是用“白橙"標識線纏著。
第三、25對是用“白綠"標識線纏著。
第四、25對是用“白棕"標識線纏著。
第五、25對是用“白灰"標識線纏著。
第六、25對是用“紅藍"標識線纏著。
第七、25對是用“紅橙"標識線纏著。
第八、25對是用“紅綠"標識線纏著。
